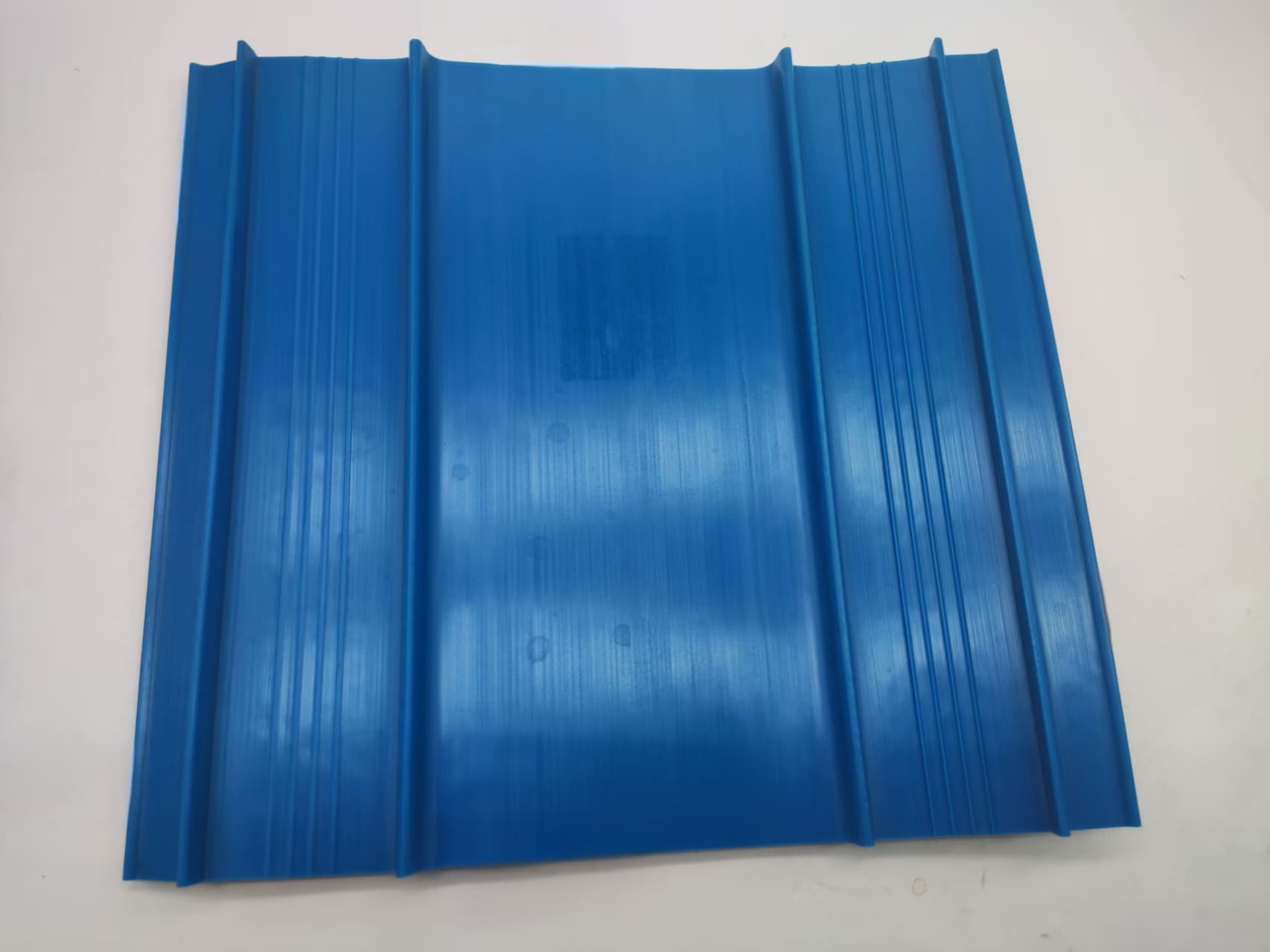

صُممت مانعات تسرب المياه المصنوعة من مادة PVC من سلسلة BW لوصلات البناء الداخلية في الخرسانة المسلحة —يتم تنفيذ عمليات الصب بشكل متقطع ومنظم، على فترات زمنية مناسبة، للسماح بتنفيذ المشروع على مراحل. ولأن حديد التسليح يمتد بشكل متواصل عبر الوصلة، ولا توجد فجوات في الهيكل، فلا يُتوقع حدوث أي حركة بعد التصلب. تم تصميم المقطع الجانبي المسطح ذي الأضلاع BW خصيصًا لهذا الغرض: حيث يحمل كلا الوجهين أضلاعًا ثنائية الجانب تزيد من طول التماسك مع الخرسانة المحيطة، مما يوفر مقاومة قوية لتسرب المياه تحت ضغط هيدروستاتيكي مستمر.
يتم التركيب باتباع طريقة التثبيت المركزي القياسية: حيث يتم غرس نصف عرض الشريط تقريبًا في صبة الخرسانة الأولى، والنصف المتبقي في الثانية. وعلى عكس فواصل التمدد، لا يوجد انتفاخ مركزي لسد الفجوة. —يعتمد الشريط كلياً على قوة تماسك سطحه المضلع وسلامة تفاصيل الوصلة. وهذا ما يجعل سلسلة BW الحل الأمثل والأكثر اقتصادية لوصلات الإنشاءات الثابتة.

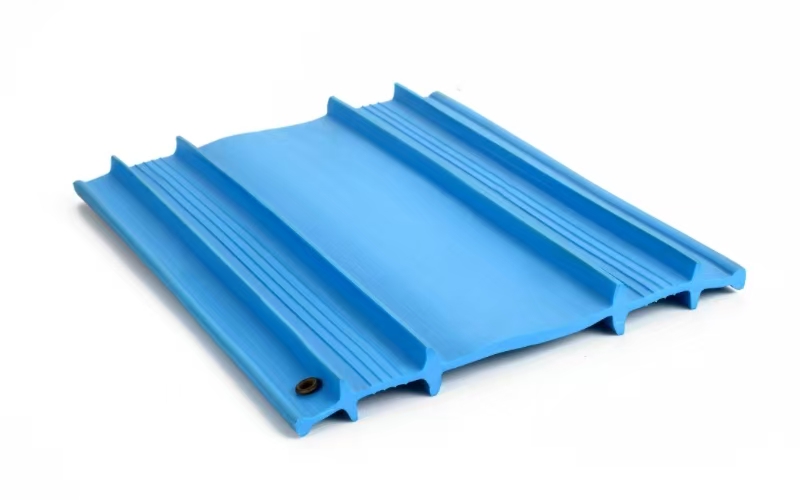

تُعدّ سلسلة BW مناسبةً بشكلٍ خاص للمنشآت المعرضة لضغط مائي عالٍ، بما في ذلك الخزانات، وخزانات محطات معالجة المياه والصرف الصحي، وهياكل السدود، والأقبية تحت الأرض، ومواقف السيارات تحت الأرض، والأنفاق المغمورة أو المغمورة بالمياه. يتميز تصميمها المسطح والمتناظر بفعاليته في كلٍ من الوصلات الأفقية والرأسية، كما تسمح فتحات الحلقات النحاسية المثقوبة مسبقًا على طول الحافتين الخارجيتين بربط الشريط مباشرةً بقضبان التسليح باستخدام الأسلاك لضمان تثبيته بدقة وأمان قبل كل عملية صب.
خمسة تكوينات قياسية للعرض —من BW150 إلى BW320 —تغطي هذه المنتجات كامل نطاق متطلبات وصلات الإنشاء النموذجية، بدءًا من الوصلات الثانوية في الهياكل الخفيفة وصولًا إلى الوصلات الرئيسية في الهياكل الهيدروليكية ذات المقاطع الكبيرة. تتوفر وصلات الزاوية والوصلات الثلاثية والوصلات المتقاطعة المصنعة مسبقًا في المصنع بجميع العروض للحفاظ على استمرارية مانعة لتسرب المياه عند تغيير الاتجاه.

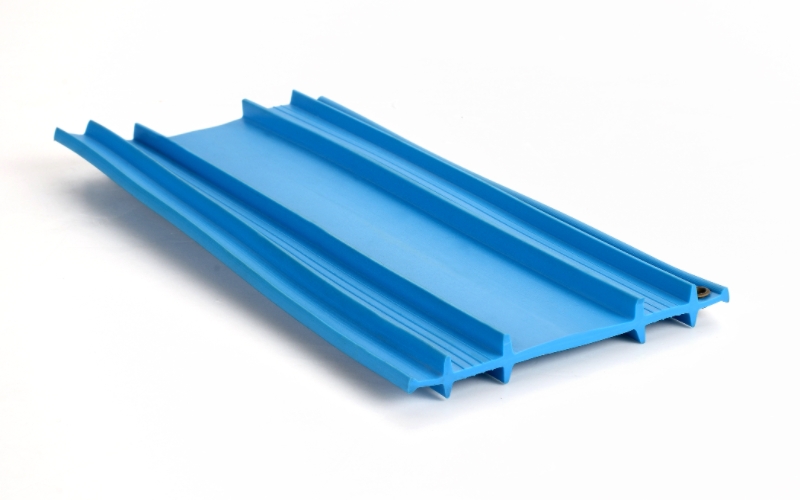

يمتد الشريط ذو الأضلاع المسطحة على طول مستوى وصلة البناء. لا يوجد انتفاخ مركزي —يعتمد الختم على الترابط الثنائي بين الأضلاع مع كل من صبتي الخرسانة.
تغطي خمسة تكوينات قياسية للعرض نطاقًا واسعًا من الوصلات، بدءًا من الوصلات الثانوية في الهياكل الخفيفة وصولًا إلى الوصلات الرئيسية في الهياكل الهيدروليكية أو تحت الأرضية الكبيرة. جميع النماذج ذات مقطع عرضي مسطح بدون انتفاخ مركزي، ومثبتة في منتصف صبة الخرسانة.
| نموذج | العرض الاسمي (مم) | ارتفاع المقطع الجانبي (مم) | التطبيق النموذجي |
|---|---|---|---|

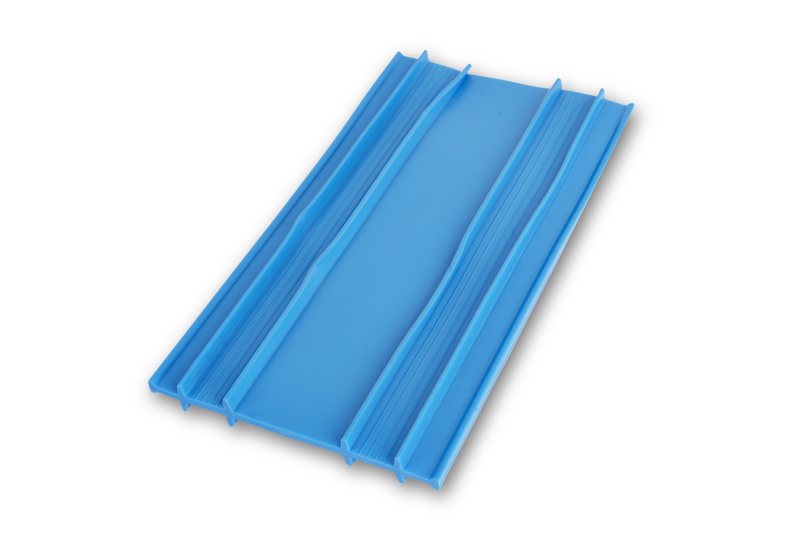

| BW150 | 150 | 20 | الوصلات الثانوية، والهياكل خفيفة الوزن، والتطبيقات ذات الرأس المنخفض |

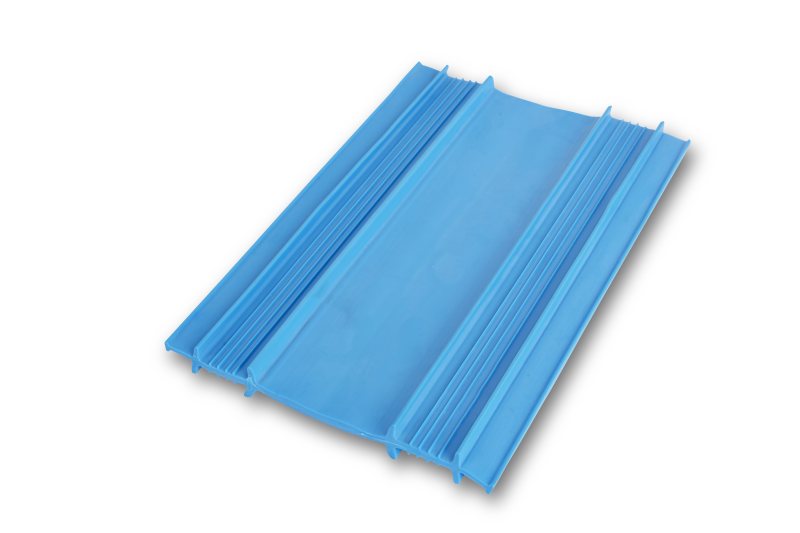

| BW200 | 200 | 20 | فواصل البناء القياسية في الهياكل الخرسانية متوسطة التحمل |

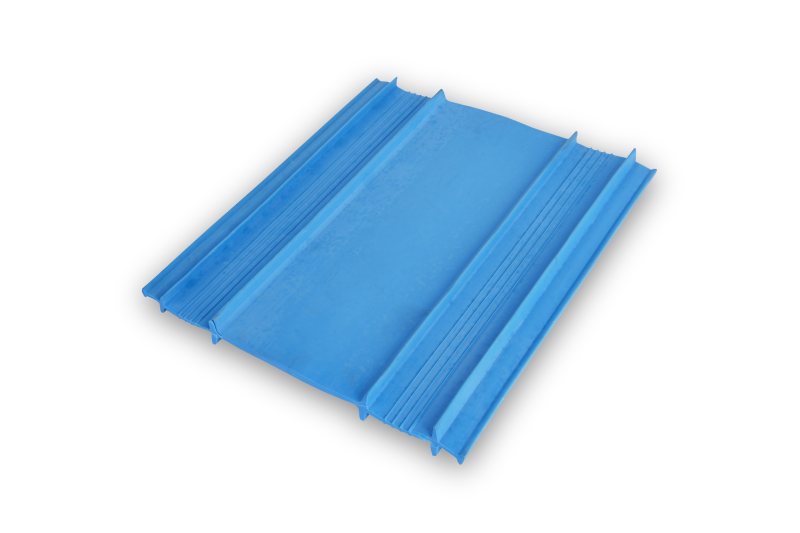

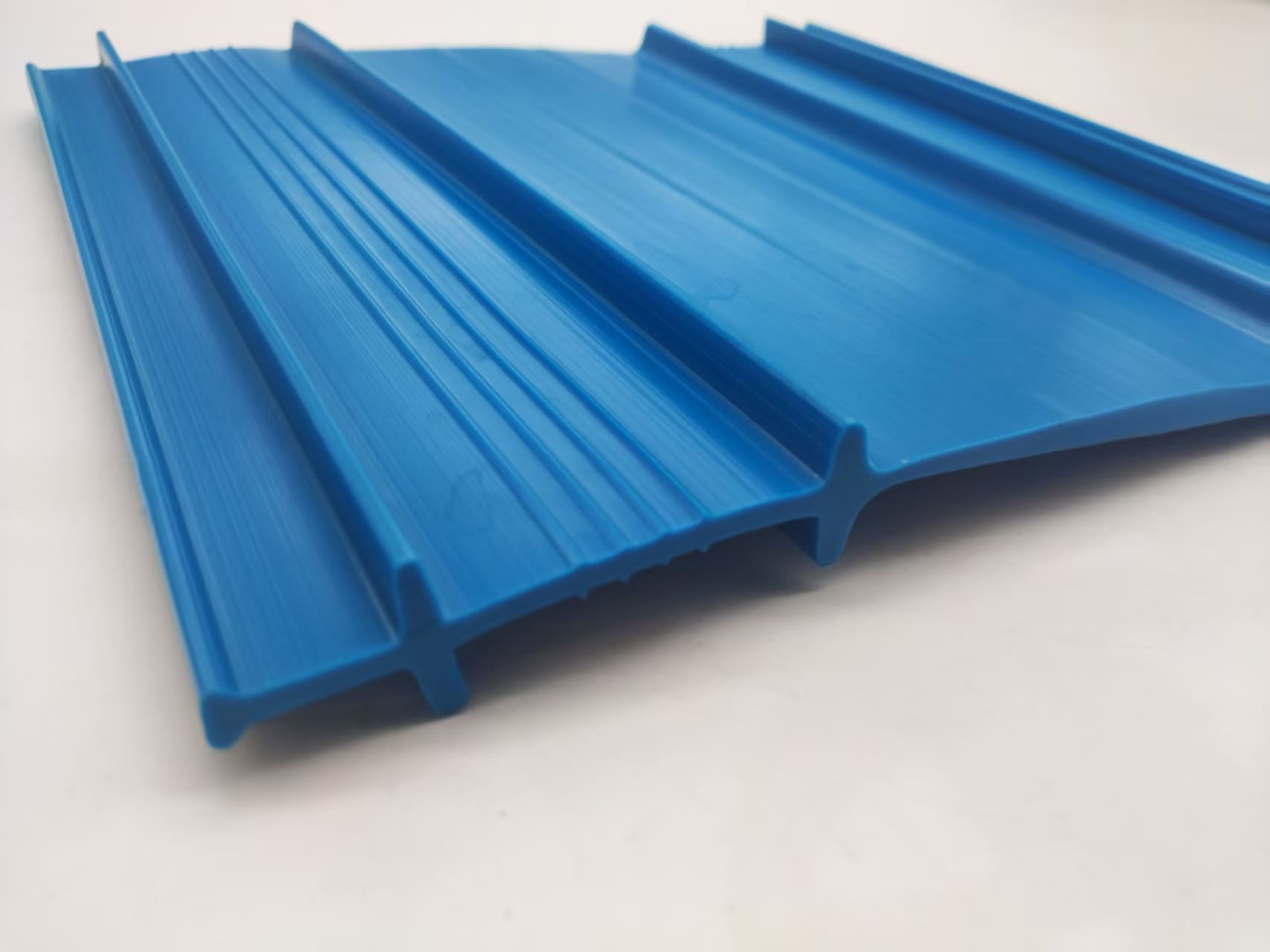

| BW250 | 250 | 24 | وصلات بناء أساسية للأغراض العامة —العرض المحدد الأكثر شيوعًا |
| BW300 | 300 | 24 | تطبيقات ضغط الماء العالي، الخزانات، السدود، الجدران ذات المقاطع السميكة |
| BW320 | 320 | 24 | المنشآت الهيدروليكية ذات المقاطع الكبيرة، والأنفاق تحت الأرض، والسدود ذات الارتفاع العالي |
| الأبعاد هي قيم اسمية مُقارنة بمخططات المقاطع العرضية في الكتالوج. يشير ارتفاع المقطع الجانبي إلى السُمك الكلي للشريط. تتوفر رسومات تفصيلية للمقاطع العرضية تُؤكد عمق الضلع وتكوينه بدقة عند الطلب. —انظر إلى نموذج الاستفسار أدناه. | |||
جميع موانع تسرب المياه من سلسلة BW مصنوعة من مركب PVC وتم اختبارها وفقًا لطرق ASTM المرجعية للخصائص المذكورة أدناه.
| ملكية | النوع الأول | النوع الثاني |
|---|---|---|
| شكل | شريط بثق بلاستيك حراري | شريط بثق بلاستيك حراري |
| لون | أزرق | أزرق |
| صلابة | 70-90 شور أ | 70-90 شور أ |
| قوة الشد | ≥ 12 ميجا باسكال | ≥ 14 ميجا باسكال |
| الاستطالة عند نقطة الكسر | ≥ 250% | ≥ 320% |
| كثافة | ≥ 1300 كجم/م³ | ≥ 1300 كجم/م³ |
| امتصاص الماء | ≤ 0.5% | ≤ 0.5% |
| سمية | غير سام | غير سام |
تُستخدم فواصل منع تسرب المياه الداخلية من سلسلة BW في أي مكان يحتوي فيه هيكل خرساني مُسلح على فاصل إنشائي ثابت يجب أن يظل مانعًا لتسرب المياه أثناء التشغيل. ويشير كتالوج المنتج تحديدًا إلى ملاءمته للمواقع ذات ضغط المياه العالي. تشمل أنواع المشاريع الشائعة ما يلي:
فاصل الإنشاء هو نقطة توقف مُخطط لها في عملية صب الخرسانة المستمرة، حيث يمر حديد التسليح عبر الفاصل دون وجود فجوة مُصممة. ويهدف الصبّان إلى أن يتصلبا معًا ليشكلا بنية متجانسة دون أي حركة نسبية. وقد صُمم المقطع الجانبي ذو الأضلاع المسطحة من نوع BW خصيصًا لهذه الحالة.
إذا كانت رسوماتك الإنشائية تحدد وصلة تمدد أو وصلة حركة أو وصلة عزل —حيث يتم تصميم فجوة ويكون التعزيز غير متصل —بدلاً من ذلك، يلزم استخدام مانع تسرب مائي مركزي. للاطلاع على معلومات حول فواصل التمدد الداخلية، انظر إلى سلسلة SO أو النطاق الأوسع سلسلة BC .
تُستخدم سلسلة BW في وصلات البناء الداخلية في الهياكل الخرسانية المسلحة حيث يكون منع تسرب المياه عبر الوصلة مطلوبًا وتكون الوصلة غير متحركة. —بمعنى أن الصباتين مصممتان للعمل معًا كعنصر متجانس واحد بعد المعالجة، مع وجود حديد التسليح بشكل مستمر عبر المفصل وعدم وجود فجوة مصممة بين الصباتين.
صُممت البصلة المركزية لتكون مرنة وتتكيف مع الحركة في وصلة التمدد. أما في وصلة البناء، فلا توجد حركة مماثلة في تصميم الهيكل. —الهدف هو تماسك طبقتي الخرسانة معًا. يُحسّن الشكل المسطح ذو الأضلاع مساحة التلامس مع الخرسانة المحيطة على كلا الوجهين، وهو آلية الإحكام الأساسية للوصلة الثابتة. إضافة انتفاخ مركزي سيزيد التكلفة والتعقيد دون أي فائدة وظيفية، وقد يُقلل من مساحة التلامس الفعّالة.
يعتمد اختيار العرض المناسب على الضغط الهيدروستاتيكي الذي يجب أن يتحمله المفصل، وسُمك الجدار أو البلاطة، والحد الأدنى لغطاء الخرسانة المطلوب على كل جانب من الشريط. يُعدّ عرض BW250 الأكثر شيوعًا في الهياكل الخرسانية المسلحة القياسية فوق وتحت سطح الأرض. أما عرضا BW300 وBW320 فهما نموذجيان للمفاصل الرئيسية في الخزانات والسدود والأنفاق المعرضة لضغط مائي عالٍ ومستمر. شاركنا رسومات مشروعك وبيانات ضغط الماء عبر نموذج الاستفسار، وسيساعدك فريقنا في تحديد النموذج المناسب.
نعم. يُعدّ المقطع المركزي ذو الأضلاع المسطحة فعالاً بنفس القدر في الوصلات الأفقية (مثل صبّات الجدران المتتالية أو وصلات الجدران بالبلاطة) والوصلات الرأسية. في تطبيقات الوصلات الرأسية، يجب أن تدعم القوالب الشريط من كلا الجانبين لمنع الخرسانة من تجاوز مستوى الوصلة قبل اكتمال الصبّ.
ستفشل مانعة التسرب ذات الأضلاع المسطحة المثبتة في وصلة التمدد أثناء الاستخدام. فعندما تنفتح الوصلة أو تتحرك بفعل الحركة الحرارية أو الإنشائية، ستتعرض المانعة للتسرب لقوى شد أو قص على سطحها المسطح، مما يؤدي إلى تمزقها أو انفصالها عن الخرسانة. —وفقدان الحاجز المانع لتسرب الماء. يجب أن تستخدم فواصل التمدد مانع تسرب مركزي (سلسلة SO أو BC) مصمم ليتمدد مع الحركة.
نعم. تتوفر وصلات مسطحة مصنّعة مسبقًا في المصنع، بما في ذلك الزوايا القائمة (المسطحة والعمودية)، ووصلات على شكل حرف T، ووصلات عرضية، لتناسب جميع عروض BW. توفر الوصلات المصنّعة مسبقًا وصلات أكثر اتساقًا وموثوقية من الوصلات المشطوفة الملحومة في الموقع، ونوصي بها بشدة. يرجى إرفاق مخطط تخطيط الوصلة مع استفسارك لمعرفة خيارات الوصلات والأسعار.
