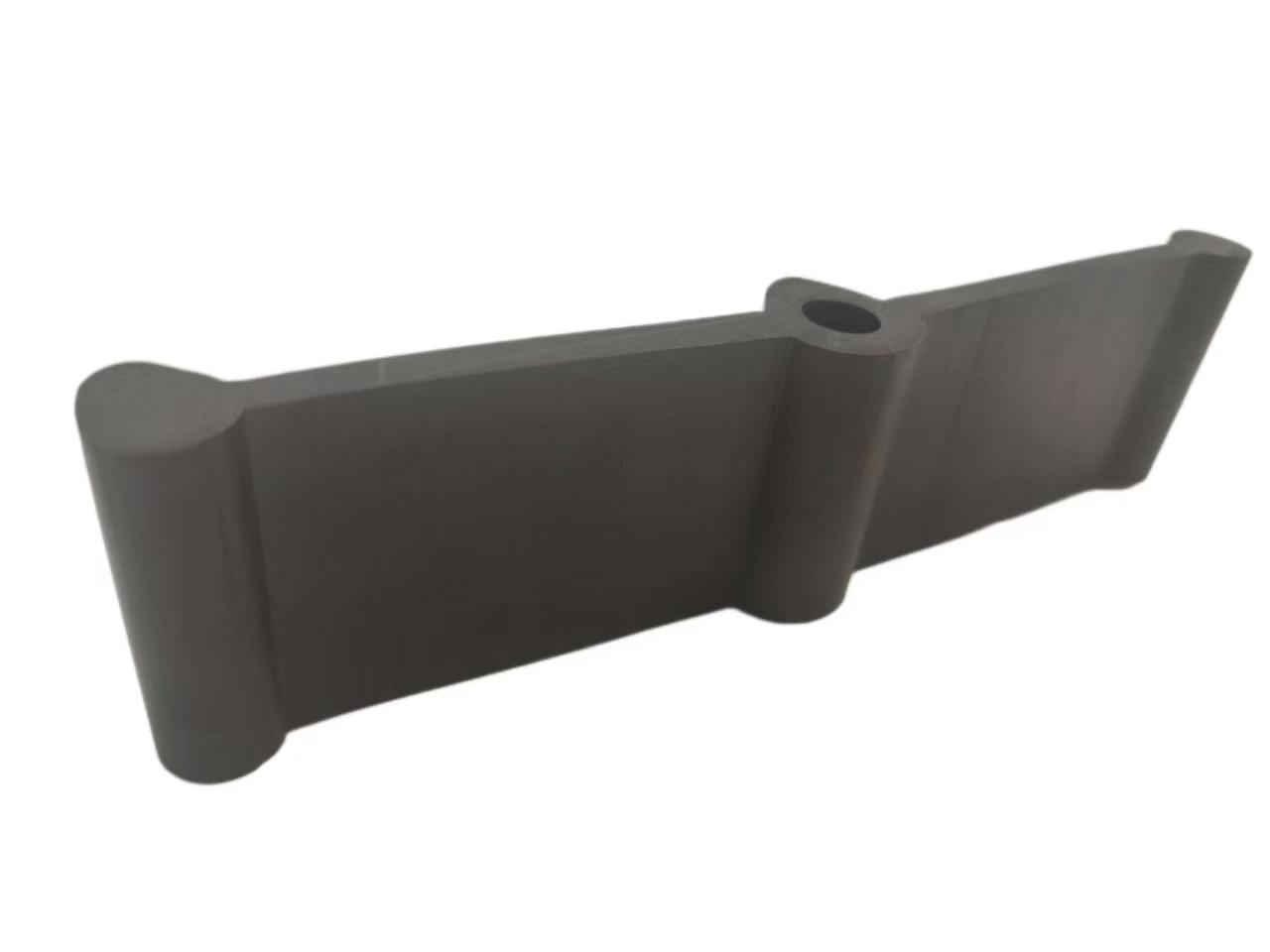

مانع التسرب المائي من سلسلة DO المصنوع من مادة PVC هو مانع تسرب مائي داخلي على شكل دمبل، يُستخدم في هياكل الخرسانة المسلحة حيث يلزم وجود حاجز مانع للتسرب بشكل مستمر عبر فواصل التمدد. يتم تركيب هذا المانع في منتصف الجزء الخرساني، ويُدمج في كلا الصبتين بحيث يمكن للفواصل التمدد أو الانكماش أو التحرك جانبيًا مع الحفاظ على سلامة مانع التسرب.
تم الرجوع إلى طرازات سلسلة DO المدرجة أدناه من مكتبة صور المنتج المتوفرة، بما في ذلك DO150 وDO150x5 وDO200 وDO200x8 وDO200x10 وDO250x8.
تُقدّم هذه الصفحة نظرة عامة عملية على المنتج وملخصًا لأحجام سلسلة DO، على غرار الكتالوج. يجب التأكد من الاختيار النهائي بناءً على رسومات المشروع، ومتطلبات حركة الوصلات، والمواصفات الفنية المعتمدة.
يُعد شكل الدمبل فعالاً بشكل خاص لفواصل التمدد الداخلية حيث من المتوقع أن تتحرك الوصلة بعد معالجة الخرسانة، مع الحفاظ على استمرارية مانعة لتسرب المياه.
عرض مقطعي مبسط يوضح شكل الدمبل المدمج في الخرسانة عبر وصلة تمدد.
يتوفر مانع تسرب الماء ذو وصلة التمدد من سلسلة DO عادةً في نماذج مُشار إليها في مكتبة صور المنتج. يُقدّم الجدول أدناه ملخصًا عمليًا على غرار الكتالوج لتخطيط المواصفات الأولية. يجب التأكد من الأبعاد والتفاوتات الدقيقة بالرجوع إلى الرسم الفني المعتمد.
| نموذج | العرض الاسمي (مم) | الارتفاع النموذجي للملف الشخصي (مم) | ملاحظة التطبيق |
|---|---|---|---|

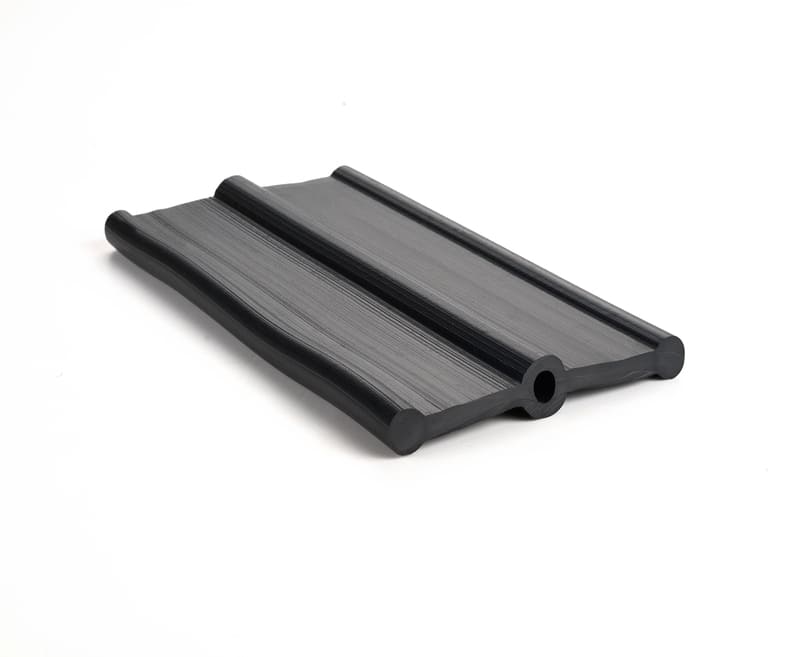

| DO150 | 150 | 20 | تصميم دمبل مضغوط للمفاصل التمددية متوسطة العرض. |
| DO150x5 | 150 | 25 | نسخة متخصصة ذات تصميم أكثر سمكًا لزيادة القدرة على الحركة. |
| DO200 | 200 | 24 | نموذج قياسي لفواصل التمدد متوسطة العرض في الهياكل الخرسانية. |
| DO200x8 | 200 | 28 | تصميم معزز للمشاريع التي تتطلب قدرة حركة أكبر ومتانة عالية. |
| DO200x10 | 200 | 30 | تصميم شديد التحمل لإزاحة أعلى وإحكام قوي للمفاصل. |

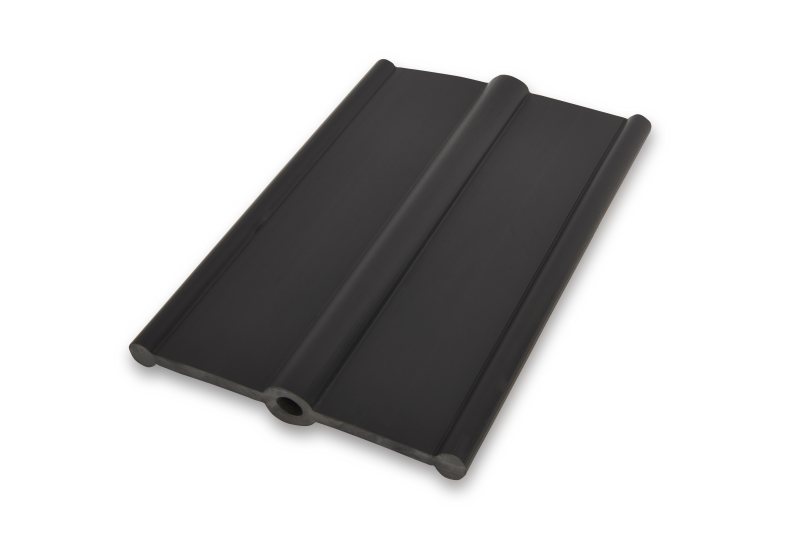

| DO250x8 | 250 | 28 | غالباً ما يتم اختيار المقطع العرضي الأعرض لتفاصيل وصلات التمدد الأكبر حجماً. |
تُستخدم سلسلة DO عادةً في الهياكل الخرسانية المسلحة التي تتطلب حاجزًا متصلًا عبر فواصل التمدد. تشمل مجالات التطبيق الشائعة ما يلي:
يُستخدم مانع تسرب المياه المسطح عادةً في الوصلات الثابتة حيث تكون الحركة محدودة. أما مانع التسرب ذو الشكل الدمبلي من سلسلة DO فهو مُصمم للوصلات التي تشهد تمددًا وانكماشًا، حيث يوفر إحكامًا مرنًا ومقاومًا لتسرب المياه عبر الوصلة.
تُستخدم سلسلة DO لفواصل التمدد الداخلية في الهياكل الخرسانية المسلحة حيث يلزم استيعاب الحركة والاستمرارية المانعة لتسرب المياه.
ينبغي اختيار الطراز بناءً على عرض الوصلة، والإزاحة المتوقعة، ومتطلبات التركيب. ومن المراجع الشائعة: DO150، وDO150x5، وDO200، وDO200x8، وDO200x10، وDO250x8.
نعم. يتم تحديد شكل الدمبل بشكل شائع للهياكل التي تحتفظ بالماء والمانعة لتسرب الماء حيث يُتوقع حركة المفاصل.
نعم، ولكن يجب مراجعة تفاصيل التصميم بعناية لضمان استمرارية الوصلة وأن تكون طريقة التركيب مناسبة.
