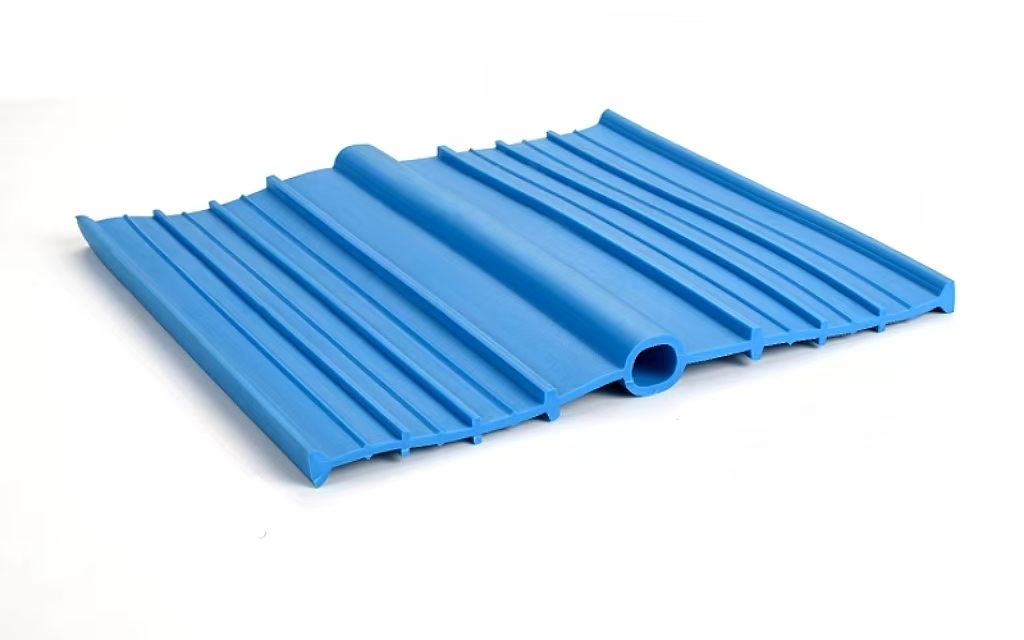

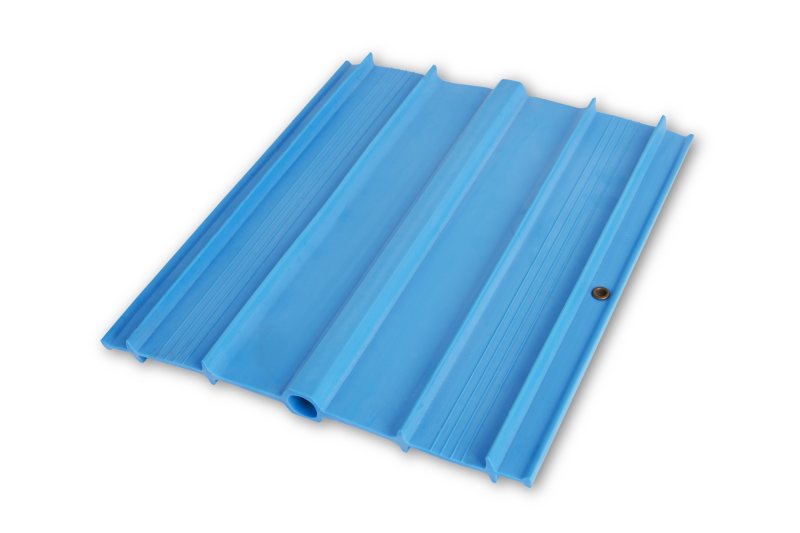

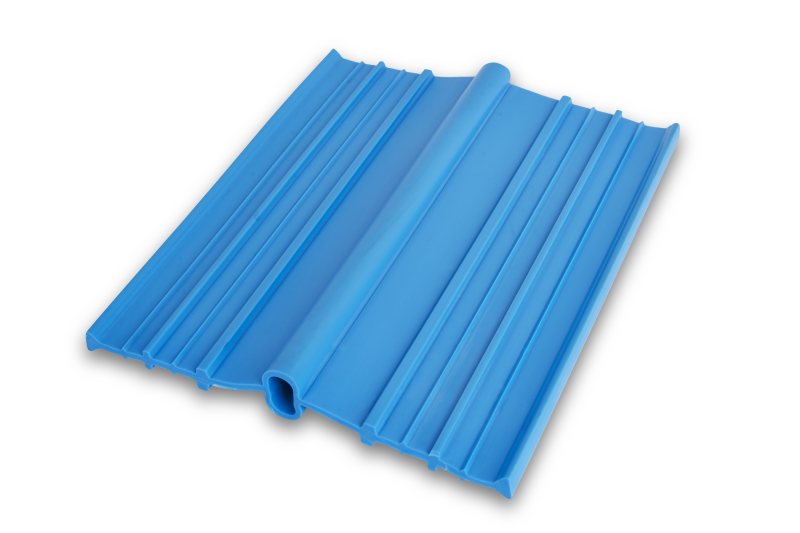

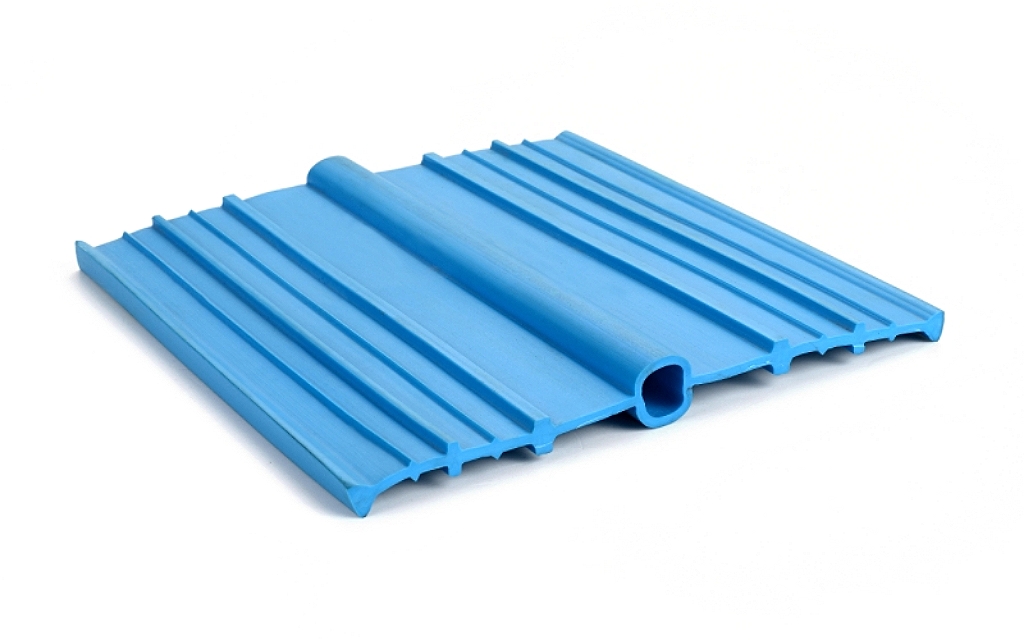

مانع تسرب الماء من سلسلة SO PVC —وصلة التمدد الداخلية
- مادة PVC (كلوريد البولي فينيل)
- نوع المفصل مفصل التمدد / الحركة
- التوظيف داخلي (مجموعة مركزية)
- لون أزرق
- نطاق المقاسات عرض 200 مم - 320 مم
- نماذج SO200، SO250، SO320
اتصل بنا الآن
صُممت سلسلة SO من مانعات تسرب المياه المصنوعة من مادة PVC لفواصل التمدد الداخلية في الهياكل الخرسانية، حيث يجب الحفاظ على حاجز مانع لتسرب المياه بشكل مستمر عبر الفاصل المصمم لاستيعاب الحركة. يتم تركيب الشريط في المنتصف. —نصف عرضه مغمور في كل صبة خرسانية —لذا فإن البصلة المركزية تقع مباشرة فوق فجوة المفصل، وتثبت الأجنحة المضلعة في الخرسانة المحيطة من كلا الجانبين.
عندما ينفتح المفصل أو ينغلق أو يتحرك جانبياً تحت تأثير التغيرات الحرارية أو الهبوط أو الأحمال الإنشائية، ينثني الجزء المركزي ويتمدد لامتصاص الحركة دون تمزق أو فقدان استمرارية الإحكام. وتبقى الأجنحة المضلعة مثبتة بإحكام في الخرسانة المتصلبة، مقاومةً الضغط الهيدروستاتيكي من كلا الجانبين.
بالمقارنة مع مانعات تسرب المياه ذات المظهر المسطح المستخدمة في فواصل الإنشاء، تتميز سلسلة SO بوجود انتفاخ مركزي مصمم خصيصًا ليتحرك مع حركة الفاصل. وهذا يجعلها مناسبة لفواصل التمدد وفواصل الحركة حيث يُتوقع حدوث إزاحة مستمرة بعد تصلب الخرسانة، بدلاً من فواصل الإنشاء الثابتة حيث يُراد للخرسانة المصبوبة مرتين أن تتصلب لتشكل عنصرًا متجانسًا واحدًا.
تشمل التطبيقات النموذجية الخزانات وخزانات تخزين المياه، وهياكل محطات معالجة مياه الصرف الصحي والمياه، والأقبية تحت الأرض ومواقف السيارات تحت الأرض، والسدود والمفيضات، والجدران الاستنادية، والأنفاق، وأي هيكل خرساني مسلح يتضمن فواصل تمدد أو حركة مصممة.
يمتد الجزء المركزي من البصلة فوق الفجوة بين الوصلات؛ وتثبت الأجنحة المضلعة في كل صبة وتقاوم انتقال الماء على طول سطح الشريط.
تغطي ثلاثة تصميمات قياسية للعرض معظم متطلبات وصلات التمدد الشائعة. تتضمن جميع الطرازات انتفاخًا مركزيًا وأجنحة مضلعة، وهي مناسبة لوصلات الحركة التي يُتوقع فيها إزاحة مستمرة.
| نموذج | العرض الاسمي (مم) | ارتفاع المقطع الجانبي (مم) | التطبيق النموذجي |
|---|---|---|---|
| SO200 | 200 | 20 | فواصل التمدد القياسية في الهياكل الخرسانية متوسطة التحمل |
| SO250 | 250 | 24 | وصلات تمدد للأغراض العامة —العرض المحدد الأكثر شيوعًا |
| SO320 | 320 | 24 | تصميمات الوصلات الأكبر حجماً، والتطبيقات ذات الضغط العالي، والسدود والأنفاق |
| الأبعاد هي قيم اسمية. تتوفر رسومات تفصيلية للمقاطع العرضية وأطوال اللفائف عند الطلب. —راجع نموذج الاستفسار أدناه. تتوفر عروض مخصصة حسب الحد الأدنى لكمية الطلب. | |||
جميع مانعات تسرب المياه من سلسلة SO مصنوعة من مركب PVC وتم اختبارها وفقًا لطرق ASTM المرجعية للخصائص المذكورة أدناه.
| ملكية | النوع الأول | النوع الثاني |
|---|---|---|
| شكل | شريط بثق بلاستيك حراري | شريط بثق بلاستيك حراري |
| لون | أزرق | أزرق |
| صلابة | 70-90 شور أ | 70-90 شور أ |
| قوة الشد | ≥ 12 ميجا باسكال | ≥ 14 ميجا باسكال |
| الاستطالة عند نقطة الكسر | ≥ 250% | ≥ 320% |
| كثافة | ≥ 1300 كجم/م³ | ≥ 1300 كجم/م³ |
| امتصاص الماء | ≤ 0.5% | ≤ 0.5% |
| سمية | غير سام | غير سام |
تُستخدم فواصل التمدد الداخلية من سلسلة SO في أي مكان يتضمن فيه هيكل خرساني مُسلح فواصل حركة مُصممة يجب أن تظل مانعة لتسرب المياه طوال عمر خدمة الهيكل. تشمل أنواع المشاريع الشائعة ما يلي:
تُعدّ كل من سلسلة SO وسلسلة BC عبارة عن موانع تسرب مياه داخلية ذات وصلات تمدد، وتتميز بتصميم مركزي منتفخ مصمم لاستيعاب الحركة. وتوفر سلسلة BC نطاقًا أوسع من خيارات العرض. —ثمانية أحجام تتراوح من BC150 إلى BC500x10 —وتشمل هذه السلسلة إصدارات ذات قدرة تحمل أعلى مزودة بحواف معززة وعدد أكبر من الأضلاع لتطبيقات الإزاحة العالية أو المقاطع الكبيرة. تغطي سلسلة SO ثلاثة من أكثر العروض المتوسطة شيوعًا (SO200، SO250، SO320) المناسبة للهياكل الخرسانية المسلحة القياسية. يُرجى الرجوع إلى الرسومات الإنشائية الخاصة بك واستشارة فريقنا لتحديد السلسلة والعرض المناسبين لمشروعك.
تُستخدم سلسلة SO لفواصل التمدد الداخلية في الهياكل الخرسانية المسلحة حيث يكون منع تسرب المياه عبر خط الفاصل مطلوبًا، ويتم تصميم الفاصل لاستيعاب الحركة. —مثل التمدد الحراري، أو الهبوط، أو الإزاحة الزلزالية —بعد أن يتصلب الخرسان.
تتضمن سلسلة SO انتفاخًا مركزيًا مرنًا لاستيعاب حركة الوصلة المستمرة، مما يجعلها مناسبة لوصلات التمدد والحركة. أما مانع تسرب المياه المسطح لوصلات البناء، فلا يحتوي على انتفاخ مركزي، وهو مصمم للوصلات الثابتة غير المتحركة حيث يُراد لصباتي الخرسانة أن تعملا كوحدة متجانسة واحدة بعد التصلب. يُستخدم مانع تسرب المياه المسطح في وصلة التمدد. —أو العكس —قد يؤدي ذلك إلى إتلاف الختم وتسرب المياه.
يعتمد اختيار المقاس على عرض الوصلة المحدد في رسوماتك الإنشائية، ونطاق الحركة المتوقع، والضغط الهيدروستاتيكي الذي يجب أن تتحمله الوصلة. يُعدّ عرض SO250 الأكثر شيوعًا للهياكل الخرسانية القياسية فوق وتحت مستوى الأرض. أما عرض SO320 فهو مناسب للوصلات الأكبر حجمًا، والسدود، والتطبيقات التي تتطلب ضغطًا هيدروستاتيكيًا عاليًا. شاركنا رسومات مشروعك عبر نموذج الاستفسار، وسيساعدك فريقنا في تحديد الطراز والعرض المناسبين.
نعم. تُعدّ موانع تسرب المياه في فواصل التمدد الداخلية مناسبةً لكلٍّ من الفواصل الأفقية (مثل رفع الجدران المتتالية) والفواصل الرأسية. في تطبيقات الفواصل الرأسية، يجب تصميم القوالب بعناية لدعم الشريط من كلا الجانبين أثناء صب الخرسانة، ولمنع تدفق الخرسانة خارج مستوى الفاصل قبل اكتمال الصب.
نعم. تتوفر في المصنع وصلات زاوية (90 درجة مسطحة ورأسية)، ووصلات على شكل حرف T، ووصلات متقاطعة لتناسب جميع عروض سلسلة SO، ونوصي بها بشدة بدلاً من الوصلات الملحومة المصنعة في الموقع لضمان استمرارية وصلة أكثر موثوقية. يرجى إرفاق مخطط تخطيط الوصلة مع استفسارك لمعرفة خيارات التركيب والأسعار.
