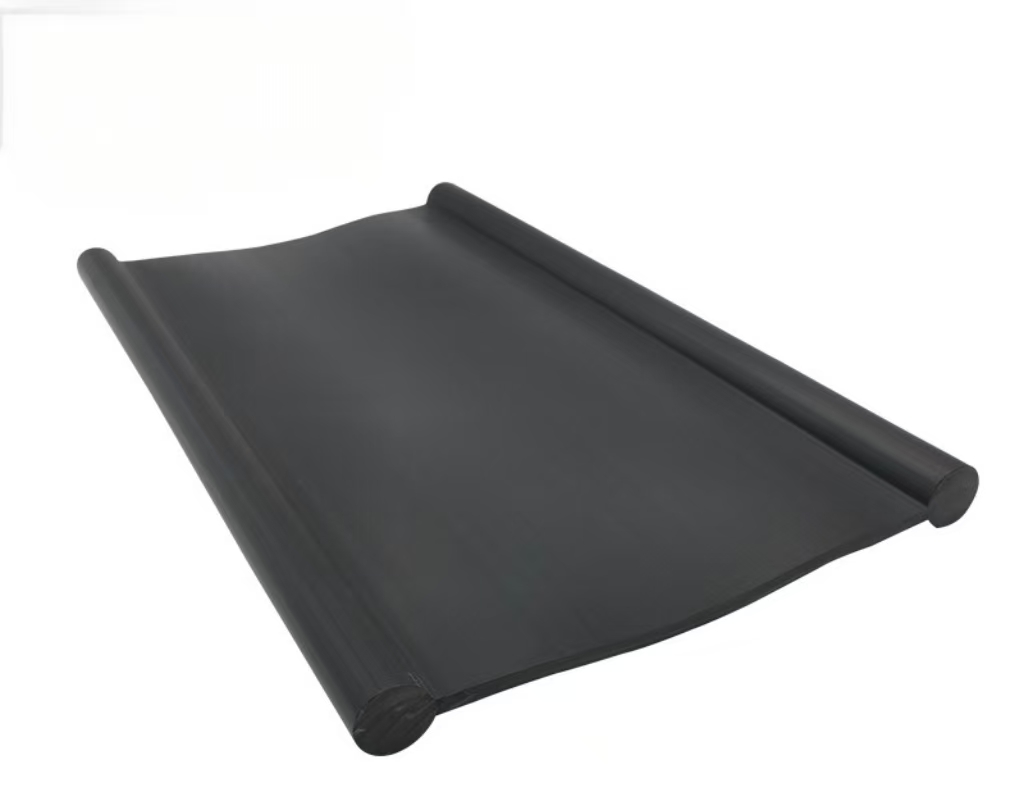

مانع التسرب المائي من سلسلة DV المصنوع من مادة PVC هو مانع تسرب مائي داخلي على شكل دمبل، يُستخدم في هياكل الخرسانة المسلحة حيث يلزم وجود حاجز مانع للتسرب بشكل مستمر عبر فواصل التمدد. يتم تركيب هذا المانع في منتصف الجزء الخرساني، ويُدمج في كلا الصبتين بحيث يمكن للفاصل أن يتمدد أو ينكمش أو يتحرك جانبياً مع الحفاظ على سلامة مانع التسرب.

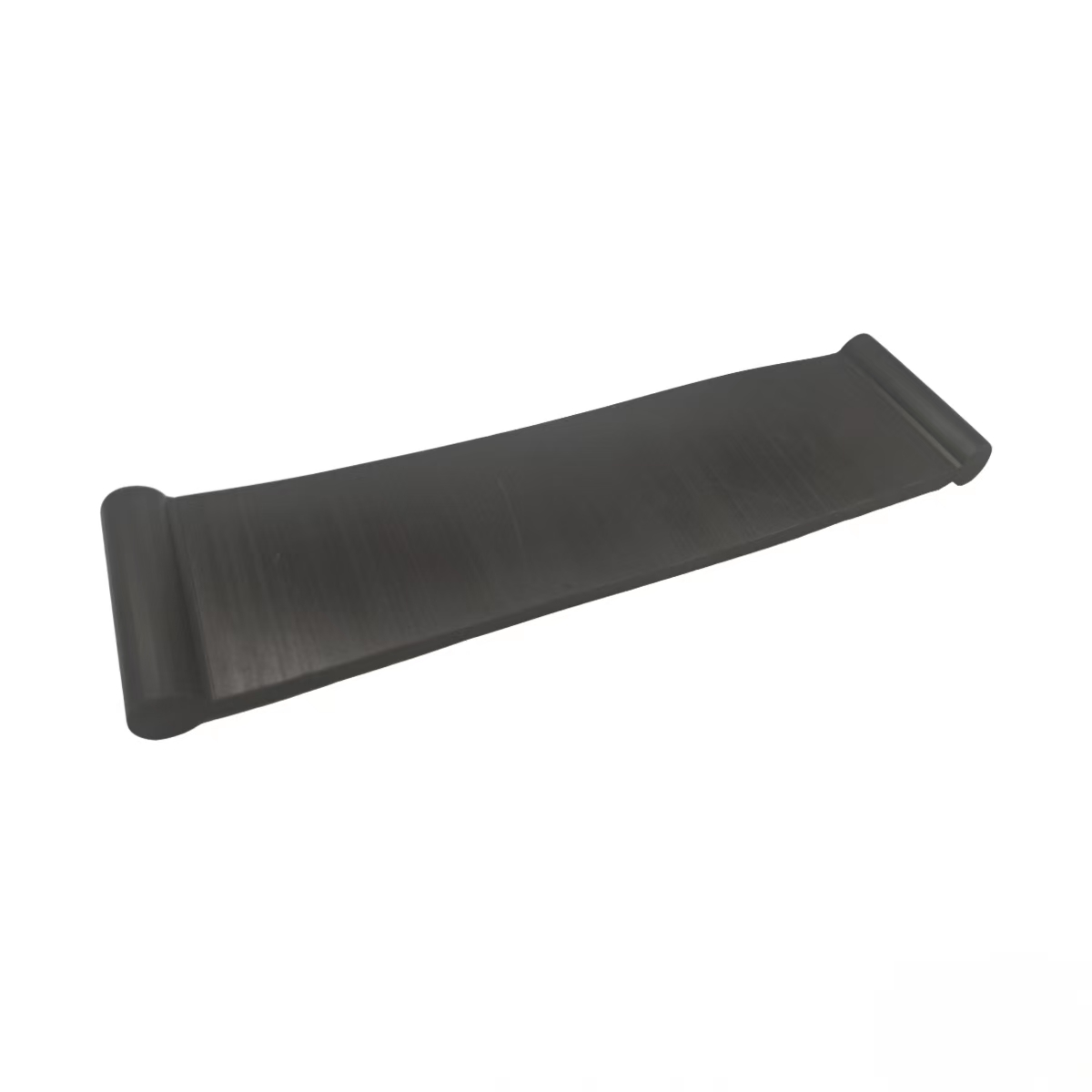

المنتج المعروض حاليًا هو طراز DV200، والذي يتم تقديمه هنا كمرجع أساسي في الكتالوج لهذه العائلة من المنتجات.
تُقدّم هذه الصفحة نظرة عامة عملية على المنتج وملخصًا لأحجام سلسلة DV على غرار الكتالوج. يجب التأكد من الاختيار النهائي بناءً على رسومات المشروع ومتطلبات حركة المفاصل والمواصفات الفنية المعتمدة.
يُعد شكل الدمبل فعالاً بشكل خاص في وصلات البناء الداخلية حيث يُتوقع حدوث حركة بعد تصلب الخرسانة بينما تظل الاستمرارية المانعة لتسرب الماء ضرورية.
عرض مقطعي مبسط يوضح شكل الدمبل المدمج في الخرسانة عبر وصلة بناء.

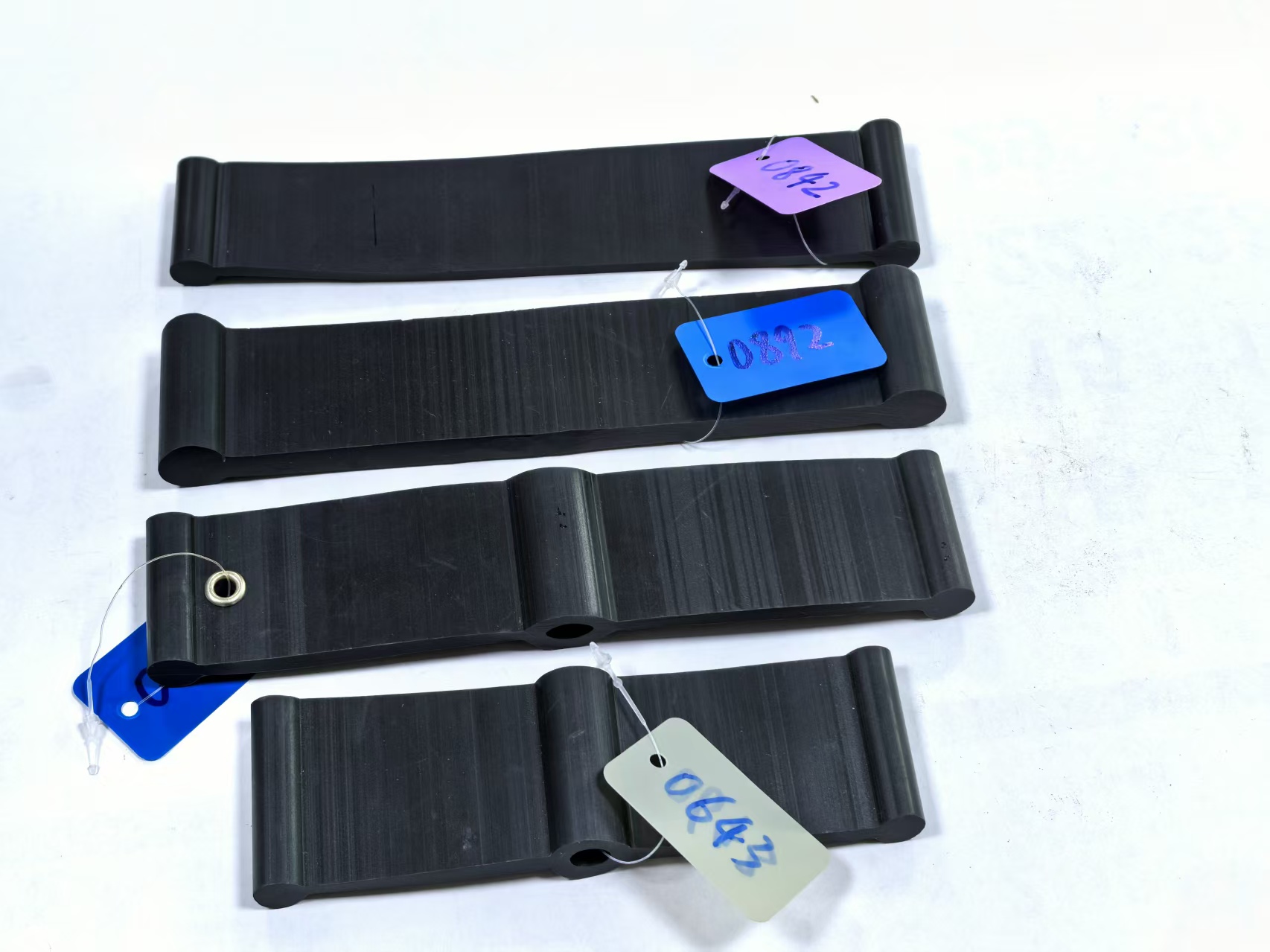

يُعرض هنا مانع تسرب الماء لوصلة بناء الدمبل من سلسلة DV، مع اعتبار طراز DV200 الحالي مرجعًا أساسيًا في الكتالوج. يجب التأكد من الأبعاد والتفاوتات الدقيقة بالرجوع إلى الرسم الفني المعتمد.
| نموذج | العرض الاسمي (مم) | الارتفاع النموذجي للملف الشخصي (مم) | ملاحظة التطبيق |
|---|---|---|---|
| DV200 | 200 | 24 | النموذج الأساسي لوصلات البناء متوسطة العرض في الهياكل الخرسانية المسلحة. |
تُستخدم سلسلة DV عادةً في الهياكل الخرسانية المسلحة التي تتطلب حاجزًا متصلًا عبر فواصل الإنشاء. تشمل مجالات التطبيق الشائعة ما يلي:
يُستخدم مانع تسرب المياه المسطح عادةً في الوصلات الثابتة حيث تكون الحركة محدودة. أما مانع التسرب ذو الشكل الدمبلي من سلسلة DV فهو مُصمم للوصلات التي تشهد تمددًا وانكماشًا، حيث يوفر إحكامًا مرنًا ومقاومًا لتسرب المياه عبر الوصلة.
تُستخدم سلسلة DV في وصلات البناء الداخلية في الهياكل الخرسانية المسلحة حيث يلزم استيعاب الحركة والاستمرارية المانعة لتسرب المياه.
بالنسبة للكتالوج الحالي، فإن النموذج الأساسي هو DV200. يجب أن يعتمد الاختيار على عرض الوصلة والإزاحة المتوقعة ومتطلبات التركيب.
نعم. يتم تحديد شكل الدمبل بشكل شائع للهياكل التي تحتفظ بالماء والمانعة لتسرب الماء حيث يُتوقع حركة المفاصل.
نعم، ولكن يجب مراجعة تفاصيل التصميم بعناية لضمان استمرارية الوصلة وأن تكون طريقة التركيب مناسبة.
