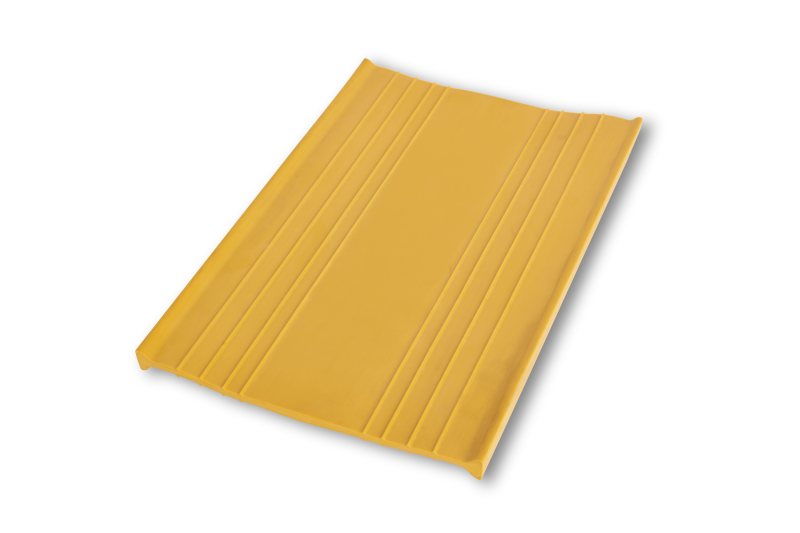

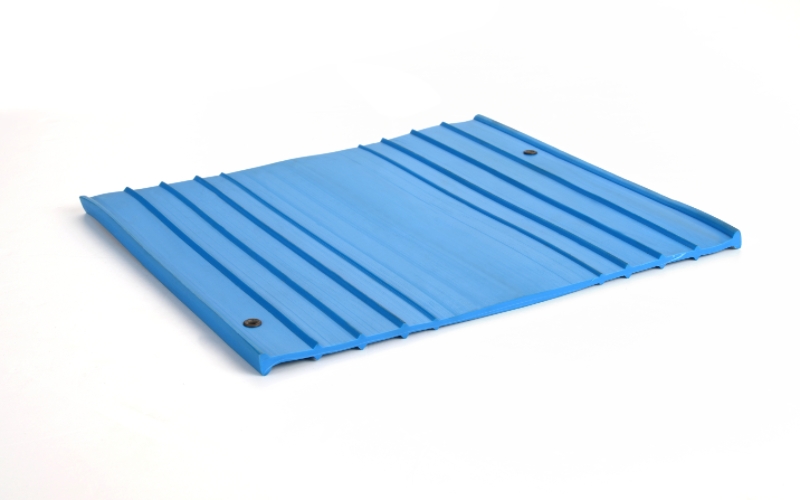

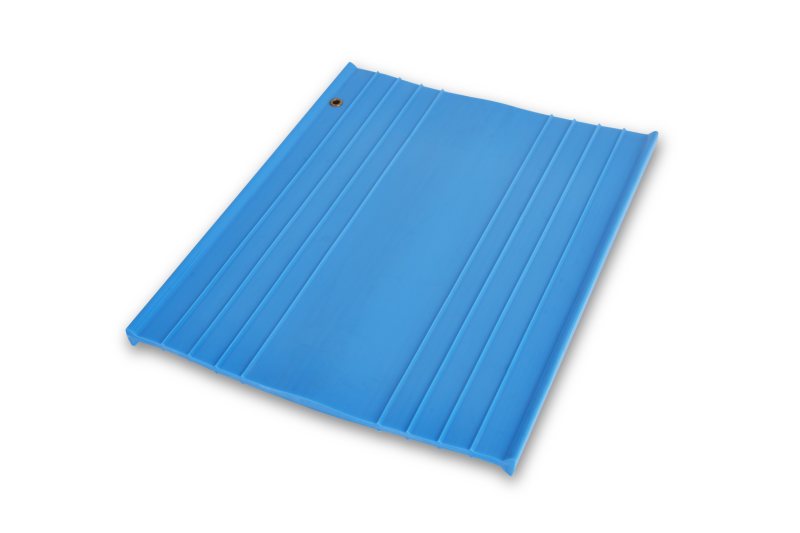

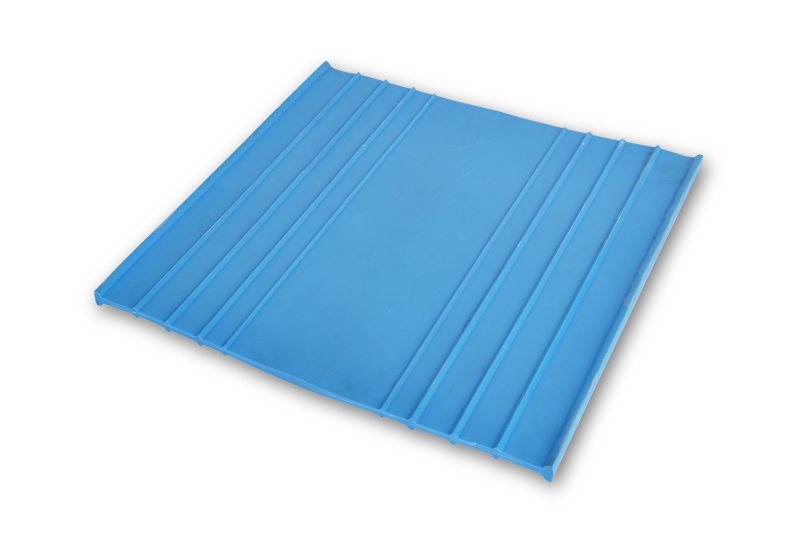

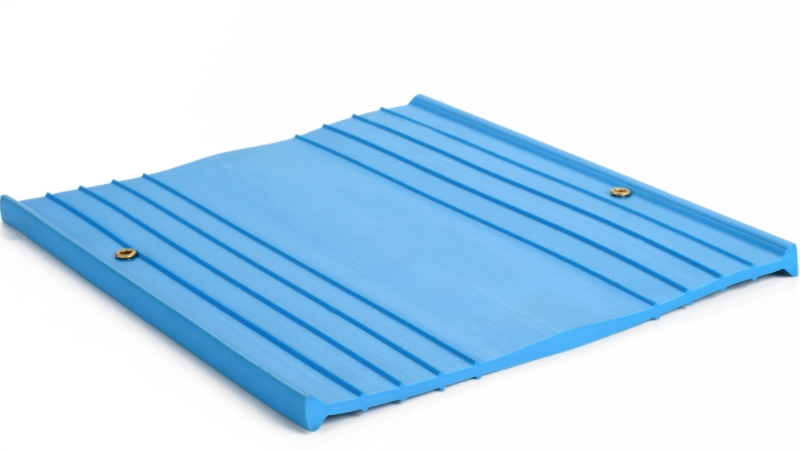

صُممت مانعات تسرب المياه من سلسلة SV المصنوعة من مادة PVC لوصلات الإنشاء الداخلية في الهياكل الخرسانية المسلحة، حيث يلزم وجود حاجز مانع لتسرب المياه بشكل مستمر عبر خط الوصلة. يتم تركيب هذا المنتج في منتصف الجزء الخرساني، ويُدمج في كلا الصبتين بحيث تبقى الوصلة محكمة الإغلاق أثناء إتمام أعمال الخرسانة.
في المواد المرجعية الداخلية بصيغة PDF، تُطابق هذه المجموعة من المنتجات سلسلة V ضمن قسم وصلات البناء الداخلية. ولأغراض عرضها في الكتالوج، تم تلخيصها هنا باسم سلسلة SV لاستخدامها العملي في صفحات المنتجات.
على عكس مانع التسرب المائي لوصلات التمدد، تُستخدم سلسلة SV عادةً عندما يُراد للوصلة أن تبقى ثابتةً تقريبًا بعد تصلب الخرسانة. ولذلك، يُعدّ هذا التصميم مناسبًا لوصلات الإنشاء حيث يكون الشرط الأساسي هو استمرارية الحاجز المانع لتسرب الماء بدلًا من استيعاب الحركة.
تُقدّم هذه الصفحة ملخصًا عامًا للمنتج، وإرشادات حول المقاسات، وسياق التطبيق. يجب التأكد من الاختيار النهائي بناءً على رسومات المشروع والوثائق الفنية المعتمدة.
رسم تخطيطي مبسط يوضح حاجز الماء المدمج في الجزء الخرساني عبر وصلة بناء.
تُصنّف سلسلة SV عادةً بعرض اسمي يبلغ 200 مم، و250 مم، و320 مم. يوفر الجدول أدناه مرجعًا عمليًا لاستخدامه في كتالوج المنتجات والتخطيط الأولي للمواصفات. يجب التأكد من الأبعاد والتفاوتات الدقيقة بالرجوع إلى الرسم الفني المعتمد.
| نموذج | العرض الاسمي (مم) | الارتفاع النموذجي للملف الشخصي (مم) | ملاحظة التطبيق |
|---|---|---|---|
| SV200 | 200 | 20 | مناسب لوصلات الإنشاء الداخلية القياسية في أعمال الخرسانة المسلحة النموذجية. |
| SV250 | 250 | 24 | يشيع استخدامه عندما يفضل استخدام شكل جانبي أعرض للحصول على تفاصيل وصلة أكبر. |
| SV320 | 320 | 24 | يُوصى به للتصميمات المشتركة الأكبر أو المشاريع ذات متطلبات منع تسرب المياه العالية. |
تُستخدم سلسلة SV عادةً في المنشآت الخرسانية التي تتطلب حاجزًا متصلًا عبر وصلة البناء. تشمل مجالات التطبيق الشائعة ما يلي:
يُستخدم مانع تسرب المياه في وصلات التمدد عادةً عندما يُتوقع تحرك الوصلة بعد تصلب الخرسانة. أما سلسلة SV فهي أنسب عندما يُراد للوصلة أن تبقى ثابتة بشكل أساسي، ويكون الشرط الرئيسي هو استمرارية الحاجز.
تُستخدم سلسلة SV في وصلات البناء الداخلية في الهياكل الخرسانية المسلحة حيث يكون منع تسرب المياه عبر خط الوصلة أمرًا مهمًا.
ينبغي اختيار المقاس بناءً على تفاصيل وصلات المشروع، والرسومات الإنشائية، والحركة المتوقعة. ومن المراجع الشائعة في الكتالوجات: SV200 وSV250 وSV320.
نعم، يتم النظر في ذلك بشكل شائع للهياكل التي تتطلب تفاصيل الوصلات الحد من مرور المياه، وذلك وفقًا لمتطلبات التصميم الخاصة بالمشروع.
نعم، ولكن يجب مراجعة تفاصيل التصميم بعناية لضمان استمرارية الوصلة وأن تكون طريقة التركيب مناسبة.
